Universal-Spannfutter WTE, DIN 69871, Kurzbohrfutter, Präzision

Artikel-Nr.: 240677 40/08
Artikel-Nr.: 1023037
Artikel-Nr.: 30335971
364,- €
353,08 €
zzgl. MwSt. / pro Stück
Sie sparen:
10,92 €
(3%)





Produktbeschreibung
Ausführung:
- für Rechts- und Linkslauf
- Steilkegelschaft nach ISO 7388-1 Form AD bzw. Form AF mit innerer Kühlmittelzuführung wahlweise durch die Mitte (Form AD) oder über den Bund (Form AF) für automatischen Werkzeugwechsel
Hinweis:

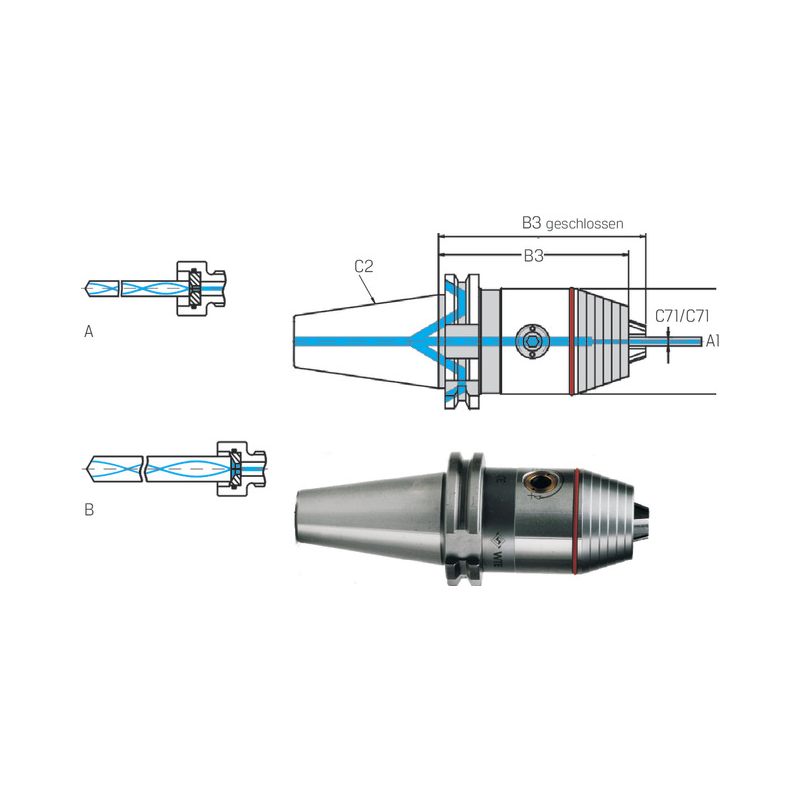

A: Dichtscheibe WTE 13 2,05 mm im Lieferumfang enthalten. Für Kühlkanalbohrer 3-6 mm, mit glattem Schaft nach DIN 6535 Form HA.
B: Dichtscheibe WTE 13 4,20 mm im Bohrfutterkopf eingebaut. Für Kühlkanalbohrer 6-13 mm, mit glattem Schaft nach DIN 6535 Form HA.
- für Rechts- und Linkslauf
- Steilkegelschaft nach ISO 7388-1 Form AD bzw. Form AF mit innerer Kühlmittelzuführung wahlweise durch die Mitte (Form AD) oder über den Bund (Form AF) für automatischen Werkzeugwechsel
Hinweis:
A: Dichtscheibe WTE 13 2,05 mm im Lieferumfang enthalten. Für Kühlkanalbohrer 3-6 mm, mit glattem Schaft nach DIN 6535 Form HA.
B: Dichtscheibe WTE 13 4,20 mm im Bohrfutterkopf eingebaut. Für Kühlkanalbohrer 6-13 mm, mit glattem Schaft nach DIN 6535 Form HA.
Technische Daten
Hersteller-Art.Nr.: | 30335971 |
Precitool-Art.Nr.: | 1023037 |
Körperdurchmesser (mm) [BD]: | 36 |
Körperdurchmesser 1 (mm) [BD1]: | 36 |
Funktionslänge (mm) [LF]: | 73 |
Kupplungsgröße maschinenseitig [DCON]: | SK40 |
Kupplungsgröße werkzeugseitig: | 0 |
A1 mm: | 36 |
C71 mm: | 0.3 |
DIN-Norm: | DIN 69871 |
Form: | AD/B |
Mit Kühlkanal: | ja |
Wuchtung: | 25000 |
Zolltarifnummer: | 84661038 |
[A1] Körperdurchmesser 1 mm: | 36 |
[B3] Kraglänge (geschlossen) mm: | 76 |
[B3] Kraglänge mm: | 73.00 |
[C2] Aufnahmegröße, maschinenseitig: | SK40 |
[C71] Aufnahmedurchmesser, min_, werkstückseitig mm: | 0 |
[C72] Aufnahmedurchmesser, max_, werkstückseitig mm: | 8.00 |
